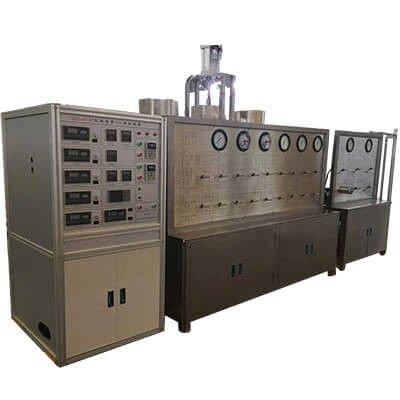

Máquina de extracción de CO2 supercrítica de acero inoxidable 220V Control por control automático

Máquina de extracción supercrítica de CO2 para el CBD

La tecnología de SFE (extracción de fluidos supercríticos) es un tema nuevo de las Industrias Químicas Modernas, que es una de lastecnología de separación avanzada.

• Extracción de pesticidas y contaminantes del suelo, separación de grasas y contaminantes, saborizantes.
• Extracción de componentes activos, preparación de productos naturales, vitaminas.
• Extracción de fragancias y aceites.
• Limpieza en seco de prendas.
• Desengrasamiento de piezas, limpieza de precisión de componentes de alto valor.

Parámetros técnicos de la máquina de extracción de aceite de hierbas de CO2 supercrítico:

Configuraciones principales de la máquina de extracción de aceite de CO2:

Máquina de destilación molecular de aceite esencial de trayectoria corta:

Parámetros técnicos de extracción de líquido supercrítico de aceite de CBD natural

24L*2 máquina de extracción de CO2 supercrítica se compone principalmente de caldera de extracción, caldera de separación, CO₂la bomba de alta presión, la bomba de tracción, el sistema de refrigeración, el sistema de intercambio de calor, el CO₂el tanque de almacenamiento, el líquidómetro, el sistema de purificación, el medidor de caudal, el sistema de control de temperatura, el dispositivo de protección de seguridad, el sistema de elevación de la botella de alimentación, etc.

Configuración detallada de este conjunto de equipos de extracción de CO2 supercríticos:

1. caldera de extracción

La caldera de extracción está equipada con un sistema de calefacción circulante con chapa de agua y un cilindro de alimentación para sólidos y líquidos, la temperatura es ajustable.

Material: 0Cr18Ni9 Volumen: 24L * 2 juegos Presión máxima de funcionamiento: 40MPa

2- La tetera de separación.

La caldera de separación está equipada con un sistema de calefacción de circulación con chapa de agua, la temperatura es ajustable.

Los materiales: 0Cr18Ni9. Volumen: 10L * 2 juegos.

3. CO₂bomba de alta presión

Flujo (tres émbolos): 0~400L/h, ajustable mediante conversión de frecuencia.

Presión máxima de trabajo: 40Mpa, cabeza de bomba equipada con sistema de refrigeración.

4. La bomba de entrenamiento

El caudal (doble émbolo): ajuste mecánico de 1/420L/h.

Presión máxima de funcionamiento: 40 MPa.

5Sistema de refrigeración

Capacidad de refrigeración: 15000 Kcal/h, refrigeración por aire o agua.

Rango de control de la temperatura: -5°C+5°C, cumplimiento de los requisitos tecnológicos.

6Sistema de intercambio de calor

Materiales: 0Cr18Ni9. Especificación: Φ14, Φ18. Presión máxima de trabajo: 40MPa, 30MPa.

El sistema de intercambio de calor está equipado con un sistema de calefacción de circulación con chapa de agua, la temperatura es ajustable.

7. CO₂tanque de almacenamiento

Material: 0Cr18Ni9 Volumen: 20L * 1 juego Presión máxima de funcionamiento: 16MPa

8. medidor de nivel de líquido

Materiales: 0Cr18Ni9 Presión máxima de trabajo: 16MPa.

9. Medidor de flujo y medidor acumulado

Especificación: medidor de caudal de tipo flotador de tubo metálico con pantalla digital con transmisión remota de 40~400L/h.

Unidad de visualización digital: indicando el flujo instantáneo y el flujo acumulado, respectivamente.

10Sistema de control de la temperatura

Rango de control: ajustable desde la temperatura ambiente hasta 75°C (baño de agua).

Precisión de control dinámico de la temperatura: ±1°C, pantalla digital de doble pantalla.

11Dispositivo de protección de seguridad

La salida de la bomba de alta presión está equipada con un manómetro electrónico de conexión, con presión de funcionamiento fija y protección contra el exceso de presión de la bomba.

Cacerola de extracción, cacerola de separación, columna de rectificación,el tanque de almacenamiento y los demás están equipados con válvula de seguridad y protección automática de liberación de presión por sobrepresión, respectivamente, de acuerdo con sus presiones máximas de funcionamiento..

12.Filtro de purificación

Los materiales: 0Cr18Ni9 y las especificaciones: 5L/16MPa.

13Sistema de elevación del cilindro de alimentación

El sistema de elevación del cilindro de alimentación está equipado con un bloque eléctrico para la carga y descarga del cilindro de alimentación.

14- La tubería.

Las válvulas y los accesorios de tubería son DW14 y DW18 respectivamente.

Los contenedores, válvulas, accesorios de tuberías y tuberías que entran en contacto con el fluido están hechos de acero inoxidable 0Cr18Ni9.

15Características del instrumento

El anillo de chuck de la tetera de extracción se puede abrir rápidamente.

El CO₂uso circulante.

16- Suministro de energía y gas

Fuente de alimentación: sistema de tres fases y cuatro líneas 380V/50HZ, con una potencia total de 35KW para TOP220-40-48 y una potencia de funcionamiento normal de 20KW.

El CO₂: grado alimenticio ≥ 99,5%, peso neto del cilindro unitario ≥ 22 kg, preparado por el usuario.

17Dimensiones de la instalación

Este dispositivo se aplica a la instalación en módulo, con las dimensiones de instalación (longitud * anchura * altura) de 5,5*5*4,5 m. El espacio de operación está reservado adicionalmente.

Parámetros técnicos de una máquina de extracción de fluidos supercríticos de 24L*3

Principales características de la máquina piloto de extracción supercrítica de CO2 TOPTION:

1Se puede extraer a una temperatura casi normal sin destruir las sustancias activas biológicas.especialmente adecuado para la separación y extracción de sustancias sensibles al calor y fácilmente oxidadas.

2El extracto no tiene solvente residual, por lo que se llama 100% natural.

3Los parámetros del proceso de extracción son fáciles de ajustar y controlar, y los productos tienen un alto rendimiento.

4. Procedimiento de extracción reducido, proceso simple, alta eficiencia y bajo consumo de energía.

5. CO₂es barato y fácil de usar, no tóxico y sin sabor, no produce “tres residuos”, no contamina y “no perjudica el medio ambiente”.

6Fácil de operar y ajustar.

7Bueno, la selectividad puede extraer el componente solicitado de acuerdo con la presión de control y la temperatura.

8Baja temperatura de funcionamiento. La operación a menudo ocurre a temperatura ambiente, que es mucho mejor para materiales sensibles al calor.tiene que evitar “cuando la oxigenación por oxígeno” y “cuando la reacción de la luz”, el producto puede conservar sus sabores naturales.

9Terminar en un paso, CO.₂No se dejará en los productos.

10. CO₂Es un gas no tóxico, insípido, inflamable, barato y puede ser utilizado en ciclos.

11Velocidad de extracción rápida.

Parámetros técnicos de una máquina de extracción de fluidos supercríticos de 24L*3

Principales características de la máquina piloto de extracción supercrítica de CO2 TOPTION:

1Se puede extraer a una temperatura casi normal sin destruir las sustancias activas biológicas.especialmente adecuado para la separación y extracción de sustancias sensibles al calor y fácilmente oxidadas.

2El extracto no tiene solvente residual, por lo que se llama 100% natural.

3Los parámetros del proceso de extracción son fáciles de ajustar y controlar, y los productos tienen un alto rendimiento.

4. Procedimiento de extracción reducido, proceso simple, alta eficiencia y bajo consumo de energía.

5. CO₂es barato y fácil de usar, no tóxico y sin sabor, no produce “tres residuos”, no contamina y “no perjudica el medio ambiente”.

6Fácil de operar y ajustar.

7Bueno, la selectividad puede extraer el componente solicitado de acuerdo con la presión de control y la temperatura.

8Baja temperatura de funcionamiento. La operación a menudo ocurre a temperatura ambiente, que es mucho mejor para materiales sensibles al calor.tiene que evitar “cuando la oxigenación por oxígeno” y “cuando la reacción de la luz”, el producto puede conservar sus sabores naturales.

9Terminar en un paso, CO.₂No se dejará en los productos.

10. CO₂Es un gas no tóxico, insípido, inflamable, barato y puede ser utilizado en ciclos.

11Velocidad de extracción rápida.

Parámetros técnicos de las máquinas extractoras de CO2 supercríticas

Sus beneficios de la máquina de extracción de CO2 supercrítico de la marca TOPTION para CBD:

1El extractor está equipado con una apertura rápida, el mecanismo de apertura rápida adopta un diseño especial (la tecnología introducida de los EE.UU.), y la tetera de interrupción es portátil y rápida.

2El extractor y el separador están hechos de forjas integrales de acero inoxidable con alta resistencia y larga vida útil.

3El diseño único del cilindro, que aumenta el contacto efectivo con el material en el extractor, supera el fenómeno del “bypass” del CO.₂, mejora la eficiencia y el rendimiento de la extracción y reduce el tiempo de extracción.

4El sistema de intercambio de calor está equipado con un dispositivo de calefacción eléctrica. La temperatura se puede ajustar arbitrariamente y el calentamiento es estable y uniforme.

5Adopte la unidad de refrigeración de la tecnología de la empresa conjunta, el efecto de refrigeración es bueno, el aspecto es hermoso.

6El equipo tiene una seguridad fiable: además del dispositivo de presión tiene un margen de seguridad suficiente, el extractor, separador, evaporador están equipados con válvula de alivio de seguridad, y CO₂La descarga de la bomba tiene protección limitada a la presión, las unidades enteras dejarán de funcionar cuando haya sobrepresión.

7El funcionamiento del sistema de control es sencillo: la presión de extracción y separación, la temperatura de calentamiento y enfriamiento, el flujo de CO2 pueden determinarse por proceso.

8.Control centralizado por ordenador, pantalla táctil LCD a color de 17 pulgadas y control, de alta velocidad, microprocesador de alto rendimiento, cooperar con la empresa propio desarrollado software puede realizar señales multicanal al mismo tiempo de prueba, registro, visualización, alarma y salida de control,y tiene una interfaz USB, se pueden insertar datos de historial de copia de seguridad de disco U, o conectar la impresora para imprimir curva de historial y datos. (Esta función es opcional).

9. Utilice el convertidor de frecuencia para ajustar el flujo de CO2, que es conveniente para el proceso y el ahorro de energía.
