| Precio: | negotiable |
| Período De Entrega: | Entre 15 y 20 días hábiles |
| Forma De Pago: | LC, T/T, PayPal, Western Union, Pago de pequeñas cantidades, Gram de dinero |

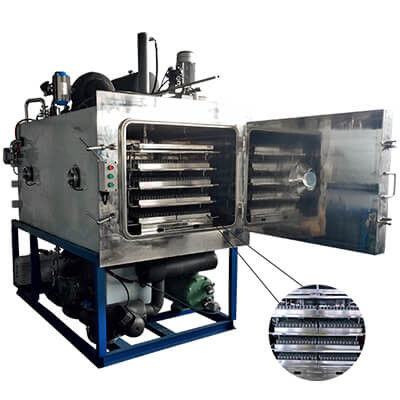

GZLY adecuado para liofilizador al vacío médico y farmacéutico
| Liofilizador |
GZLY-1 |
GZLY-2 |
GZLY-3 |
GZLY-5 |
GZLY-10 |
GZLY-15 |
GZLY-20 |
GZLY-30 |
GZLY-40 |
|
Área de liofilización |
1.152㎡ |
2.16㎡ |
3.24㎡ |
5.25㎡ |
10.5㎡ |
15㎡ |
20.2㎡ |
30㎡ |
40㎡ |
|
Temperatura del condensador |
< -75 ℃ (sin carga) |
||||||||
|
Temperatura del tablero de partición |
≤ -55 ℃ (sin carga) |
||||||||
|
precisión del control |
±1℃ |
||||||||
|
Grado de vacío |
< 5Pa (sin carga) |
||||||||
|
método de enfriamiento |
refrigeración por agua |
||||||||
|
Capacidad de captura de agua |
20Kg/24h |
40Kg/24h |
60Kg/24h |
100kg/24h |
＞200kg/24h |
＞300kg/24h |
400kg/24h |
600kg/24h |
800kg/24h |
|
Tamaño del tablero de partición |
600x480x20mm*4+1 |
600x900x20mm*4+1 |
600x900x20mm*6+1 |
750x1000x20mm*7+1 |
1520x990mm*7+1 |
1520x990mm*10+1 |
1520x1210mm*11+1 |
1500x1800mm*11+1 |
1500x1800mm*15+1 |
|
Potencia instalada |
15kW |
15kW |
18kw |
20kw |
50kw |
83kw |
105 |
145 |
170 |
|
Peso |
1500 kilos |
2600 kilos |
2800 kilos |
4200 kilos |
7000kg |
9000kg |
11000kg |
15000kg |
20000kg |
|
Dimensión (mm) |
2500x1100x2000 |
3500x1300x2000 |
2800x1200x2500 |
4000x1500x2500 |
6700×2100×3600 |
6500x2300x3400 |
7400x2300x3800 |
9200x2400x4000 |
9400x2400x4500 |
|
Capacidad a granel Espesor: 10 mm |
10L |
20L |
30L |
50L |
200L |
300L |
450L |
600L |
850L |
|
Carga de viales |
Ф12mm:8400 |
Ф12mm:12600 |
Ф12mm:16000 |
Ф12mm:35000 |
Ф12mm:65300 |
Ф12mm:95700 |
Ф12mm:130400 |
Ф12mm:187700 |
Ф12mm:56000 |
|
Ф16mm:4706 |
Ф16mm:6800 |
Ф16mm:10000 |
Ф16mm:24800 |
Ф16mm:46400 |
Ф16mm:66400 |
Ф16mm:92800 |
Ф16mm:133600 |
Ф16mm:82200 |
|
|
Ф22mm:2428 |
Ф22mm:3600 |
Ф22mm:5300 |
Ф22mm:12700 |
Ф22mm:23700 |
Ф22mm:33900 |
Ф22mm:47400 |
Ф22mm:68300 |
Ф22mm:93000 |
|
Liofilizador al vacío serie GZL
| Liofilizador |
GZL-1 |
GZL-2 |
GZL-3 |
GZL-5 |
GZL-10 |
GZL-15 |
GZL-20 |
GZL-30 |
GZL-40 |
|
Área de liofilización |
1.152㎡ |
2.16㎡ |
3.24㎡ |
5.25㎡ |
10.5㎡ |
15㎡ |
20.2㎡ |
30㎡ |
40㎡ |
|
Temperatura del condensador |
< -75 ℃ (sin carga) |
||||||||
|
Temperatura del tablero de partición |
≤ -55 ℃ (sin carga) |
||||||||
|
Precisión de control |
±1℃ |
||||||||
|
Grado de vacío |
< 5Pa (sin carga) |
||||||||
|
método de enfriamiento |
refrigeración por agua |
||||||||
|
Capacidad de captura de agua |
15Kg/24h |
30Kg/24h |
45Kg/24h |
100kg/24h |
＞200kg/24h |
＞300kg/24h |
400kg/24h |
600kg/24h |
800kg/24h |
|
Tamaño del tablero de partición |
600x480x20mm*4+1 |
600x900x20mm*4+1 |
600x900x20mm*6+1 |
750x1000x20mm*7+1 |
1520x990mm*7+1 |
1520x990mm*10+1 |
1520x1210mm*11+1 |
1500x1800mm*11+1 |
1500x1800mm*15+1 |
|
Potencia instalada |
12kw |
14kw |
16kw |
20kw |
50kw |
75kw |
100 |
145 |
170 |
|
Peso |
1200 kilos |
2000kg |
2800 kilos |
3500 kilos |
6500 kilos |
8000 kilos |
95000kg |
15000kg |
20000kg |
|
Dimensión (mm) |
2500x1100x2000 |
3500x1300x2000 |
2800x1200x2500 |
4000x1500x2500 |
6700×2100×3600 |
6500x2300x3400 |
7400x2300x3800 |
9200x2400x4000 |
9400x2400x4500 |
|
Capacidad a granel |
10L |
20L |
30L |
50L |
200L |
300L |
450L |
600L |
850L |
|
Carga de viales |
Ф12mm:8400 |
Ф12mm:12600 |
Ф12mm:16000 |
Ф12mm:35000 |
Ф12mm:65300 |
Ф12mm:95700 |
Ф12mm:130400 |
Ф12mm:187700 |
Ф12mm:256000 |
|
Ф16mm:4706 |
Ф16mm:6800 |
Ф16mm:10000 |
Ф16mm:24800 |
Ф16mm:46400 |
Ф16mm:66400 |
Ф16mm:92800 |
Ф16mm:133600 |
Ф16mm:182200 |
|
|
Ф22mm:2428 |
Ф22mm:3600 |
Ф22mm:5300 |
Ф22mm:12700 |
Ф22mm:23700 |
Ф22mm:33900 |
Ф22mm:47400 |
Ф22mm:68300 |
Ф22mm:93000 |
|
El liofilizador del sistema CIP y SIP está diseñado en base a tecnología madura, utiliza materiales y piezas de alta calidad que son ampliamente aceptados en la industria farmacéutica.Su proceso de fabricación utiliza la tecnología más avanzada, el equipo cumple totalmente con el estándar CGMP y el software cumple con el estándar 21 CFR Parte 11.
La cámara de liofilización es una especie de recipiente a presión y los productos terminan su proceso de liofilización al vacío en él.El cuerpo de la cámara generalmente utiliza una caja cuadrada de acero inoxidable, este diseño de estructura razonable podría hacer que la limpieza sea más conveniente y reducir el ángulo ciego.
Coloque los productos en el estante, controlando la temperatura del medio de congelación hacia arriba/abajo, para lograr la precongelación y la deshidratación por sublimación, además, el taponado se puede realizar mediante estantes antes de que los productos salgan de la cámara.Utilice un método de calentamiento y enfriamiento indirecto.Cada estante a través de un diseño, producción y procesamiento especiales, puede lograr un enfriamiento y calentamiento uniformes.
El sistema de enfriamiento consta de un compresor de refrigeración, un condensador enfriado por agua, una válvula de mariposa, un evaporador, etc., que proporciona una fuente de enfriamiento para la cámara de liofilización y el condensador de vacío.
Sistema de circulación a través del medio de congelación para controlar la temperatura del estante, la bomba de circulación impulsa la circulación del medio de congelación.
La válvula de aislamiento permite proceder con la carga, descarga y congelación del producto mientras se descongela el condensador.Además, la válvula de aislamiento se puede utilizar para probar el grado de secado del producto midiendo el aumento de presión durante un tiempo de cierre preestablecido.
Este sistema se utiliza para la alimentación y descarga de materiales mediante la elevación y caída de los estantes.Al mismo tiempo, es bueno para limpiar la cámara.Además, el tapón se puede introducir a presión en el frasco de penicilina.También se utiliza para congelar y secar material de dispersión.
CIP puede ejecutarse automática o manualmente a través del programa de control y todo el proceso de esterilización finaliza automáticamente.
Las piezas enteras cumplen con el estándar FDA/CGMP.
Los liofilizadores de la serie GZVF utilizan una pantalla táctil de doble color y un PLC como centro de control, un sistema de control estable y confiable.Puede almacenar 33 grupos de programas de liofilización y cada programa se puede configurar en 36 segmentos.Puede mostrar la curva de liofilización y registrar datos automáticamente. Los datos de liofilización se pueden generar mediante un disco de matraz USB.
Los liofilizadores de la serie GZVF utilizan una unidad de refrigeración Bitzer, la temperatura del condensador puede alcanzar < -75 ℃ y un rendimiento estable. Este modelo es adecuado para la producción.
|
Liofilizador de alimentos |
GZVF-2 |
GZVF-5 |
GZVF-12 |
GZVF-16 |
GZVF-33 |
GZVF-44 |
|
Cámara de secado |
||||||
|
Área de estantes(metros 2) |
2.4 |
5.9 |
12 |
dieciséis |
33 |
44 |
|
Tamaño de la cámara de secado(metro) |
Φ0,75 * 0,9 |
Φ1.1 * 1.2 |
Φ1.4 * 1.5 |
Φ1.5 * 2.1 |
Φ1600 * 3600 |
Φ1800 * 3600 |
|
Capas de estantes |
6+1 |
8+1 |
12+1 |
12+1 |
14+1 |
14+1 |
|
Tamaño del estante(milímetros) |
500 * 800 |
1050 * 700 |
1200 * 800 |
1800 * 800 |
3100 * 800 |
3600 * 1000 |
|
Espacio entre estantes(milímetros) |
70 |
70 |
70 |
75 |
75 |
758 |
|
Número de carro (juego) |
N / A |
1 |
2 |
|||
|
Número de carro (juego) |
N / A |
1 |
2 |
|||
|
Tamaño de la bandeja(milímetros) |
350X500 |
350X500 |
400X600 |
400X600 |
400X500 |
400X500 |
|
Número de bandejas (uds.) |
24 |
64 |
96 |
144 |
336 |
448 |
|
Manera de calentar |
circulación de aceite conductor de calor |
|||||
|
Rango de temperatura |
temperatura ambiente ~ 120 |
|||||
|
precisión del control |
±1℃ |
|||||
|
condensador |
||||||
|
Máx.Capacidad de hielo Kg) |
24 |
75 |
150 |
225 |
450 |
600 |
|
Capacidad de hielo (kg/día) |
20 |
60 |
100 |
150 |
300 |
400 |
|
Temperatura más baja(℃) |
-85 |
|||||
|
Estilo de bajada de temperatura |
evaporación directa |
|||||
|
Método de descongelación |
rociador de agua tibia |
|||||
|
parametros basicos |
||||||
|
vacío final(Pensilvania) |
5 |
|||||
|
Potencia instalada(kilovatios) |
6 |
12 |
25 |
37 |
72 |
104 |
|
agua de refrigeración(m3/hora) |
aire acondicionado |
8 o refrigeración por aire |
15 o refrigeración por aire |
22 o refrigeración por aire |
50 |
60 |
|
diámetro de la tubería de agua de refrigeración |
无N / A |
1 1/4″o N/A |
1 1/2″ o N/A |
1 1/2″ o N/A |
2″ |
2″ |
|
dimensión(metro) |
1,5×1,5 |
3×2 |
4×2.2 |
5×2.3 |
8×2.6 |
9×3.2 |
|
altura(metro) |
2 |
2.2 |
2.3 |
2.3 |
2.6 |
3.2 |
|
peso |
1.3 |
2.5 |
4 |
6 |
15 |
20 |
Características principales de los equipos de liofilización industrial de alimentos y frutas:
1.Condensador cilíndrico vertical, estructura compacta, con buena capacidad de captura de agua, sin rincones muertos, fácil de descongelar y limpiar.
2.Dispositivo de control de protección del sistema de refrigeración:Adopte productos de marcas famosas internacionales, precisos, estables, seguros y confiables.
3.Sistema de protección de alta presión:Cuando la presión de escape del sistema supera la permitida, el funcionamiento de la unidad de refrigeración se cortará automáticamente para evitar accidentes.
4. Sistema de regulación de presión media: en el sistema de refrigeración de doble etapa, la presión media adecuada es muy importante para el rendimiento operativo y la vida útil del sistema de refrigeración.Cuando la presión media esté por debajo del valor establecido, el sistema comenzará a ajustarse automáticamente.Crear condiciones para la realización deloperación no tripulada del liofilizador.
5.Sistema de protección de presión de aceite:Cuando el refrigerador esté en funcionamiento durante un período prolongado, controle la presión hidráulica del mismo para evitar daños al refrigerador debido a la falta de aceite.
6.El sistema de protección de temperatura del motor:Cuando la temperatura del motor del refrigerador es superior al valor establecido, para proteger el refrigerador, el sistema detendrá automáticamente el funcionamiento del refrigerador.
7.Retorno de aceite en sistema de regulación de baja temperatura:Cuando el refrigerador funciona a una temperatura de evaporación muy baja durante mucho tiempo, es muy importante cómo hacer que el aceite de refrigeración regrese al cárter (la falta de aceite de refrigeración en el sistema a menudo causa que el refrigerador se "queme").Cuando falta aceite de refrigeración en el cárter, el sistema comienza automáticamente a establecer el nivel de aceite adecuado en el cárter.Crear condiciones para la realización de la operación no tripulada del liofilizador.
8.Sistema de control de temperatura de escape:Cuando la temperatura de escape del refrigerador es demasiado alta, el sistema inicia automáticamente el sistema de enfriamiento para evitar la parte de alta presión del funcionamiento con sobretemperatura.Crear condiciones para la realización de la operación no tripulada del liofilizador.
9.Sistema de control de prevención de derrames húmedos:Cuando el refrigerador está funcionando con carga alta, el sistema puede entrar automáticamente en el proceso de ajuste, evitando el golpe húmedo e incluso el "fenómeno de impacto líquido".Crear condiciones para la realización de la operación no tripulada del liofilizador.
10.Dispositivo automático de recogida de líquidos:Cuando el refrigerador está en modo de espera, el dispositivo funcionará automáticamente para recoger el refrigerante varado en el sistema y llevarlo al tanque de almacenamiento, a fin de iniciar el liofilizador nuevamente.
11.La protección de arranque de la máquina:Cuando el equipo tenga todas las condiciones de seguridad, la máquina podrá comenzar a funcionar.
12. Estructura completa de la máquina tipo división longitudinal, delantera y trasera (conveniente para transporte y colocación).
13. La función de desinfección con ozono es opcional.
Caso de cliente de equipo de liofilización
El liofilizador del sistema CIP y SIP está diseñado en base a tecnología madura, utiliza materiales y piezas de alta calidad que son ampliamente aceptados en la industria farmacéutica.Su proceso de fabricación utiliza la tecnología más avanzada, el equipo cumple totalmente con el estándar CGMP y el software cumple con el estándar 21 CFR Parte 11.
La cámara de liofilización es una especie de recipiente a presión y los productos terminan su proceso de liofilización al vacío en él.El cuerpo de la cámara generalmente utiliza una caja cuadrada de acero inoxidable, este diseño de estructura razonable podría hacer que la limpieza sea más conveniente y reducir el ángulo ciego.
Coloque los productos en el estante, controlando la temperatura del medio de congelación hacia arriba/abajo, para lograr la precongelación y la deshidratación por sublimación, además, el taponado se puede realizar mediante estantes antes de que los productos salgan de la cámara.Utilice un método de calentamiento y enfriamiento indirecto.Cada estante a través de un diseño, producción y procesamiento especiales, puede lograr un enfriamiento y calentamiento uniformes.
El sistema de enfriamiento consta de un compresor de refrigeración, un condensador enfriado por agua, una válvula de mariposa, un evaporador, etc., que proporciona una fuente de enfriamiento para la cámara de liofilización y el condensador de vacío.
Sistema de circulación a través del medio de congelación para controlar la temperatura del estante, la bomba de circulación impulsa la circulación del medio de congelación.
La válvula de aislamiento permite proceder con la carga, descarga y congelación del producto mientras se descongela el condensador.Además, la válvula de aislamiento se puede utilizar para probar el grado de secado del producto midiendo el aumento de presión durante un tiempo de cierre preestablecido.
Este sistema se utiliza para la alimentación y descarga de materiales mediante la elevación y caída de los estantes.Al mismo tiempo, es bueno para limpiar la cámara.Además, el tapón se puede introducir a presión en el frasco de penicilina.También se utiliza para congelar y secar material de dispersión.
CIP puede ejecutarse automática o manualmente a través del programa de control y todo el proceso de esterilización finaliza automáticamente.
Las piezas enteras cumplen con el estándar FDA/CGMP.
|
|
